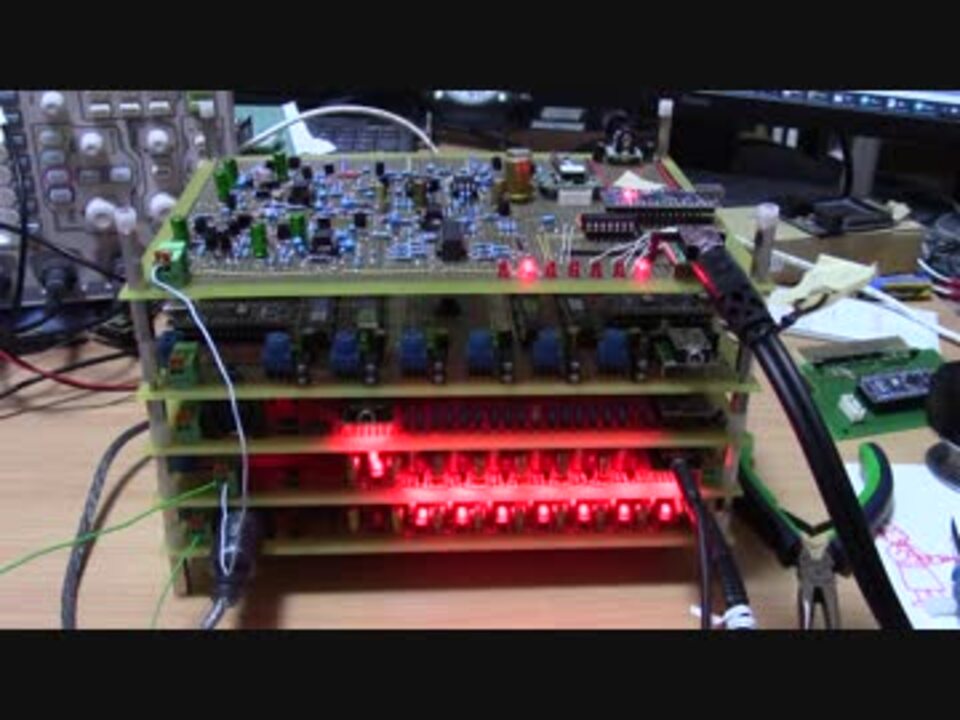

壊れたままのCMU-800が、かさばって仕方がないので<br>ユニバーサル基板に移植してVocaluino増設モジュールに仕上げました。<br>ハイハットが不完全だったり新たなノイズが仲間入りしたり<br>まだ改良の余地はありそうですが音が鳴って一安心しています♪<br><br>回路図とArduinoのスケッチを下記に置きました<br><a href="https://github.com/mkomakonkon/Vocaluino/tree/master/CMU-800_DRUM" target="_blank" rel="noopener nofollow">https://github.com/mkomakonkon/Vocaluino/tree/master/CMU-800_DRUM</a><br><br>トランジスタは2SC945L(by秋月<span style="color: #333333; font-size: 12px;">[I-11428]</span>)です。<br>回路シンボルが違っているのは<br>ダイオード：1S1533→1S1585<span style="color: #000000; font-size: 13px;">(by秋月</span><span style="color: #333333; font-size: 12px;">[I-09111]</span><span style="color: #000000; font-size: 13px;">)<br>ダイオード：1N4148→1N60(by秋月</span><span style="color: #333333; font-size: 12px;">[I-05507]</span><span style="color: #000000; font-size: 13px;">)←有っても無くても変わらない</span><br>オペアンプ：<span style="color: #000000; font-size: 13px;">NJM4558DD(オリジナル、このままでもOK)→</span>NJM4580DD(by秋月<span style="color: #333333; font-size: 12px;">[I-00069]</span>)あたりです。<br>TC4584BP(byマルツ)はソケット実装ではホワイトノイズにならず、押さえると良い音が出たのでソケットにはんだ付けしました(^^;;<br><br>MIDIデータは”続レトロゲームサントラ推進協会”さんのものを使わせていただきました。<br>※曲名違ってました。ご指摘ありがとうございます。<br>曲のタイトル：アウトラン ～Passing Breeze～<br>発売元：セガ<br>作曲者：HIRO師匠<br><br><span style="color: #000000; font-size: 13px;">Vocaluinoマイリスト<a href="https://www.nicovideo.jp/mylist/59458678" target="_blank" rel="noopener">mylist/59458678</a></span><br><br>広告ありがとうございます♪
